实验室进风、排风系统的进风系统


1、单向流新风系统

单向流系统是基于机械式通风系统三大原则的中央机械式排风与自然进风结合而形成的多元化通风系统,由风机、进风口、排风口及各种管道和接头组成的。安装在吊顶内的风机通过管道与一系列的排风口相连,风机启动,室内混浊的空气经安装在室内的吸风口通过风机排出室外,在室内形成几个有效的负压区,室内空气持续不断的向负压区流动并排出室外,室外新鲜空气由安装在窗框上方(窗框与墙体之间)的进风口不断的向室内补充,从而一直呼吸到高品质的新鲜空气。该新风系统的送风系统,但无须送风管道的连接,而排风管道一般安装于过道、卫生间等通常有吊顶的地方,基本上不额外占用空间。

2、双向流新风系统

双向流新风系统是基于机械式通风系统三大原则的中央机械式送、排风系统,并且是对单向流新风系统有效的补充。在双向流系统的设计中排风主机与室内排风口的位置与单向流分布基本一致,不同的是双向流系统中的新风是由新风主机送入。新风主机通过管道与室内的空气分布器相连接,新风主机不断的把室外新风通过管道送入室内,以满足人们日常生活所需新鲜、有质量的空气。排风口与新风口都带有风量调节阀,通过主机的动力排与送来实现室内通风换气。

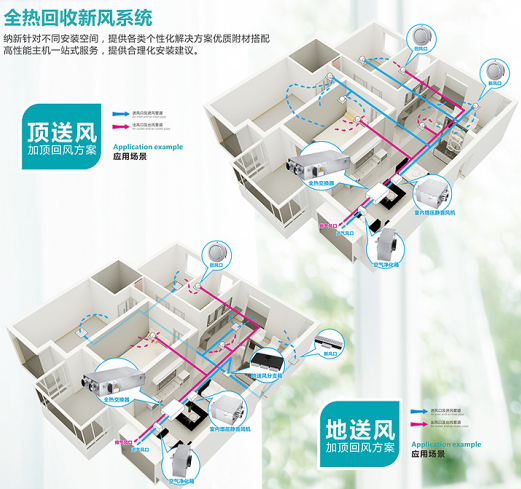

3、地送风系统

由于二氧化碳比空气重,因此越接近地面含氧量越低,从节能方面来考虑,将新风系统安装在地面会得到更好的通风效果。从地板或墙底部送风口或上送风口所送冷风在地板表面上扩散开来,形成有组织的气流组织;并且在热源周围形成浮力尾流带走热量。由于风速较低,气流组织紊动平缓,没有大的涡流,因而室内工作区空气温度在水平方向上比较一致,而在垂直方向上分层,层高越大,这种现象越明显。由热源产生向上的尾流不仅可以带走热负荷,也将污浊的空气从工作区带到室内上方,由设在顶部的排风口排出。底部风口送出的新风,余热及污染物在浮力及气流组织的驱动力作用下向上运动,所以地送风新风系统能在室内工作区提供良好的空气品质。

大家都知道实验室是一个相对比较封闭的室内空间,而由于实验本身对室内环境质量的要求以及人在室内呼吸的健康要求,实验室通风系统便显得尤为重要,那么到底实验室通风系统是什么呢?让我们一起来听听。


排风系统

大家都知道实验室是一个相对比较封闭的室内空间,而由于实验本身对室内环境质量的要求以及人在室内呼吸的健康要求,实验室通风系统便显得尤为重要,那么到底实验室通风系统是什么呢?让我们一起来听听。

实验室产生的废气种类特别多,比如:、无机物、无机物醇类、苯类、脂类、醛类、有毒:硫化氢、一氧化碳等等硫化氢、一氧化碳等。不同种类的废气在混合时,可能发生化学反应,甚至引发爆发等极端情况,因此要特别注意实验室通风系统管道的设计。

理论上来说,只要风机有多大,通风系统就可以做多大,不过这里存在个问题,就是通风系统带的地方特别多,那么当只开启很小部分或者只有单个风设备时,系统的运行会特别低效,甚至风机都无法正常运行,影响风机的寿命,而且太大的系统,会要配套的风管等也会特别大,其牢固性等也会变差,噪音大,所以通风系统并不是越大越好。

  那是不是通风系统设计的越小越好呢,其实也不是,通风系统做的小,比较极限的情况是每个通风点都独立设置通风设备和通风系统,但是实验室通常通风的位置特别多,这样会要求过多的管道和设备,过多的通风竖井,吊顶空间,以及过多的通风控制,也限制了后期的再扩展,增加了成本,所以也并不是越小越好

  通常一个系统的设计比较适中是最好的,这适中的度,在于整个系统的通风量的总量,根据个人的设计经验,一般单套系统的风量取值在500~20000m3/h,是一个比较好的区间,这个区间能容量较多的通风设备,同时也能够有较多的预留,同时也不会划分多太多的系统,当然具体还是看项目情况,四五万风量的通风也做过,不能以偏概全。

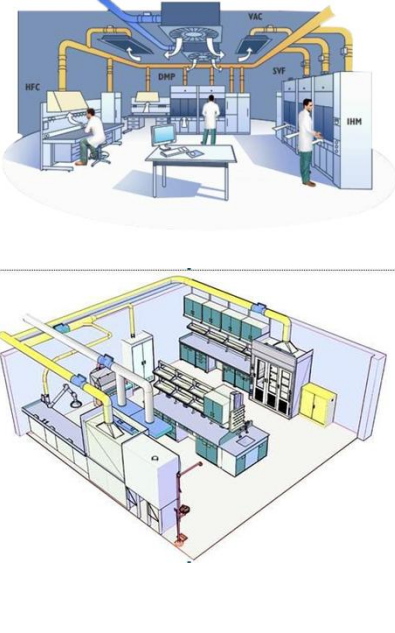

  实验室通风系统一般由通风设备、通风管道、消声器、风机、控制系统组成。

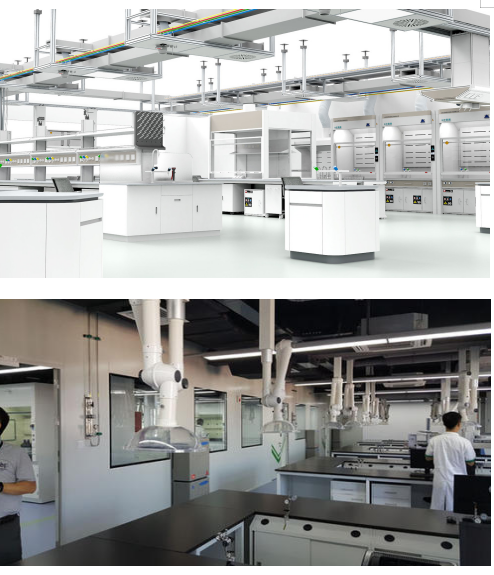

  1、通风设备:

  实验室常用通风设备主要有:

  排毒柜、原子吸收罩、万向排气罩、桌面式通风罩等。

  (1)排毒柜是安全处理有害、有害气体或蒸汽的通风设备,作用:用来捕捉、密封和转移污染物以及有害气体,放置其逃逸到实验室内,这样通过吸入工作区域的污染物,是操作者吸入接触的污染物最小化。排毒柜内的气流是通过排风机将实验室内的空气吸进排毒柜,将排毒柜内污染的气体稀释并通过通风系统排到户外后,可以达到低浓度扩散。

  (2)万向抽气罩是进行局部通风的首选,安装简单、定位灵活。通风性能良好,能有效保护实验室工作人员的人身安全,适用于液相色谱、气相色谱或废气量不大且没有高温的实验。

  (3)原子吸收罩主要适用于原子吸收仪等涉及高温且需要局部通风的大型精密仪器,要求定位安装,也是整体实验室规划中必须考虑的因素之一。

  (4)桌面通风罩主要适用于有机化学或需要长时间蒸馏的实验室,在解决这类实验室的整体通风要求中,它是必不可少的装备之一。

2、通风管道

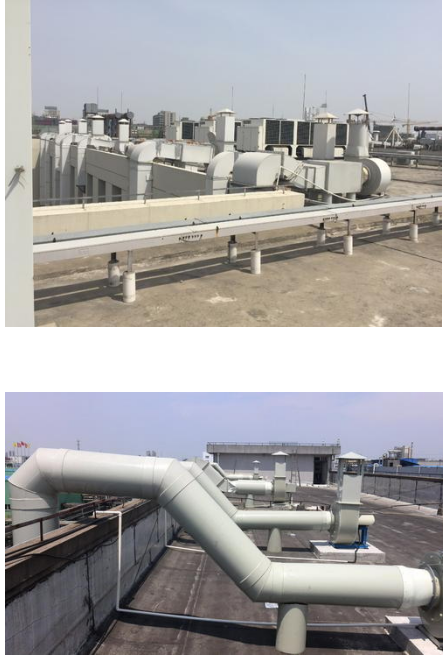

  对于一般的普通建筑,若室内排出的气体没有腐蚀性,通风管道可以采用镀锌钢板,对于产生有腐蚀性气体的实验室,风管应采用耐腐蚀材料的PVC风管或玻璃钢风管。在一般的实验室通风工程,室内大多采用PVC风管、室外采用玻璃钢风管。对于室内层高不足的实验室或采用大型风管的实验室,一般采用矩形风管,以便与现场空间匹配,在满足风管要求的前提下,尽量减小风管占用空间。圆形风管采用插件连接,矩形风管采用法兰方式连接,根据实际情况也可采用插件方式连接。

  3、风机:

  风机主要有轴流风机、斜流风机、离心风机。轴流风机、斜流风机适用于风压小、管路短的通风系统,如,直接排至窗外或墙外的通风系统,简称:直排;玻璃钢离心风机适用于管路长的通风系统,如,通过风管井或外墙接管排至屋顶,简称:屋顶排放。风机的材质:一般分为玻璃钢、PP、PVC等。分估计的型号根据风量和风压选择。

  4、通风控制系统:

  通风控制系统可根据不同的情况采用不同的控制方式,如,单台通风设备定风量通风控制系统、多台通风设备变频控制系统、多台通风设备变频+变风量通风控制系统。
